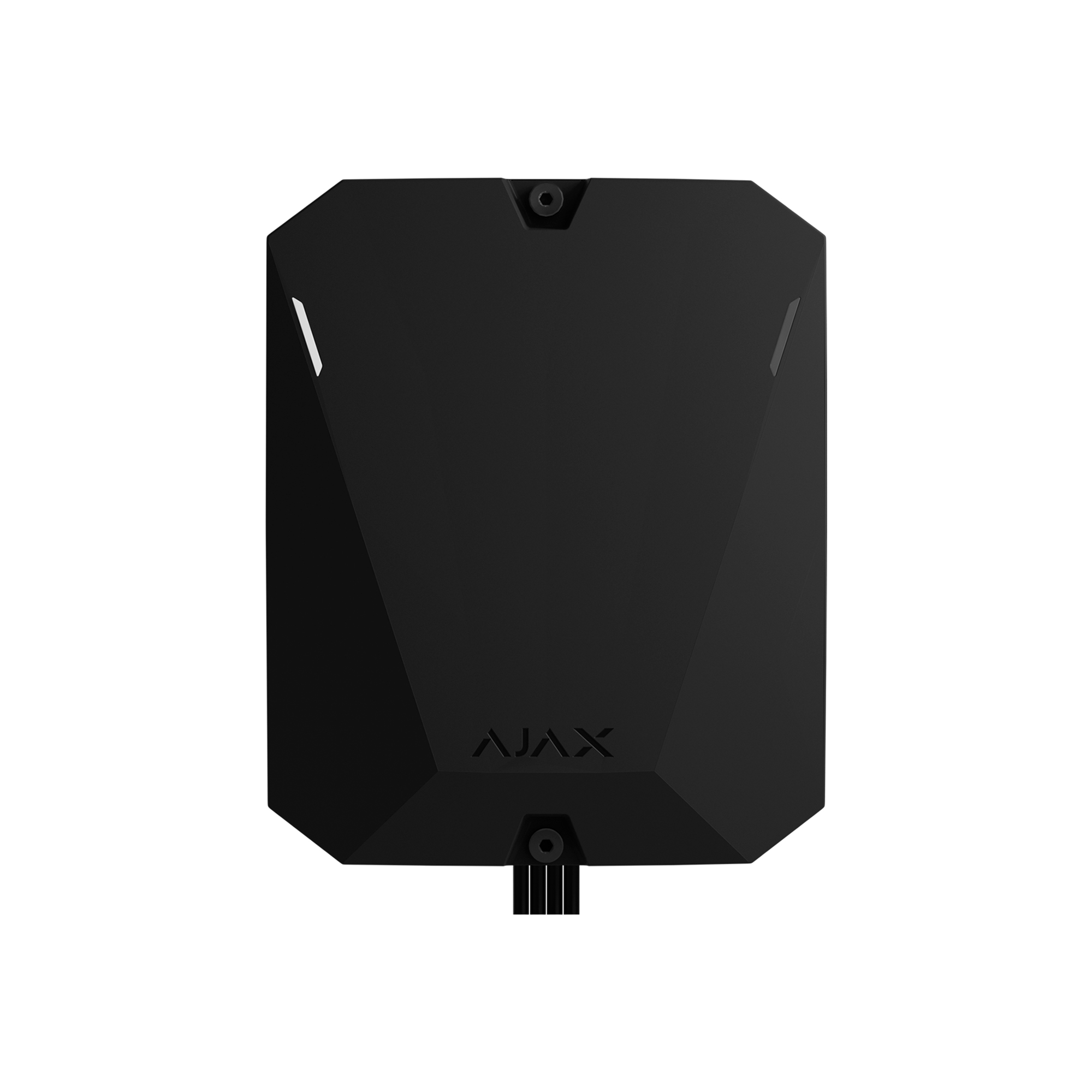

Hub Hybrid

Гибридная централь системы безопасности



Синергия проводных и беспроводных технологий

Hub Hybrid меняет правила игры среди профессиональных систем безопасности. Это первая централь Ajax с поддержкой беспроводных устройств Jeweller и новых проводных устройств линейки Fibra. Сочетание этих технологий позволяет строить комплексную защиту объектов без оглядки на размер, металлические и бетонные перекрытия. Защиту усиливают информативные уведомления и фотоверификация тревог, полный контроль системы в реальном времени из приложения и сценарии автоматизации.

8 линий для подключения проводных устройств Fibra	Фотоверификация тревоги за 9 секунд без угрозы приватности	3 независимых канала связи из коробки
Удаленное управление и настройка	Сценарии автоматизации   Cценарий ●       по тревоге ●       по расписанию ●       при смене статуса охраны ●       по нажатию Button ●       по температуре ●       по влажности ●       по концентрации CO2	До 3,5 суток работы системы от резервной батареи хаба
Топология кольца против саботажа		Grade 2, PD 6662:2017



Это устройство проводной линейки Fibra. Для покупки, монтажа и администрирования таких устройств нужно быть аккредитованным партнером, пройти обучение и получить доступ.



Железо

Максимум без модулей расширения



• Защищенный от саботажа корпус: тамперы на вскрытие и отрыв
• 8 независимых линий с поддержкой топологии «кольцо»
• Антенны Jeweller для надежной передачи команд и событий
• Антенны Wings для стабильного приема фотоверификаций
• Встроенный блок питания Для подключения к электросети 110–240 В~
• Место для резервного акумулятора 12 В⎓ с ёмкостью 4 или 7 Ач

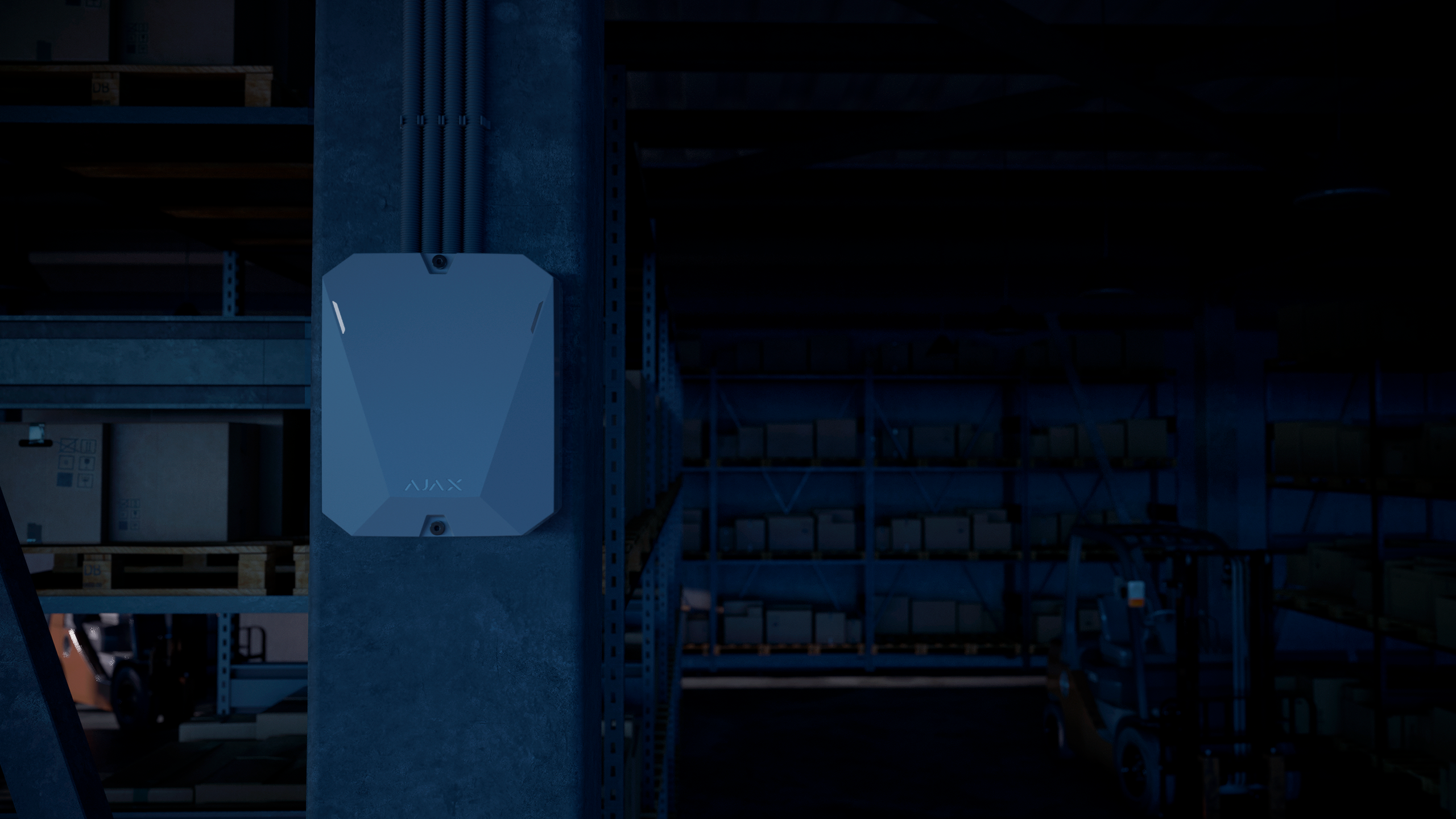

Связь сквозь перекрытия и стены

Fibra

Технология проводной связи Fibra позволяет создавать независимые линии длинойю до 2 км. 8 линий в одной системе под управлением Hub Hybrid минимизируют потенциальный ущерб. Даже полный обрыв одной линии оставляет систему безопасности на 87% рабочей. А при добавлении беспроводных датчиков этот процент будет еще выше.

С Fibra вы получаете вариативность: стройте топологию звезды или используйте 8 линий как зоны в традиционной сигнализации. В любой конфигурации вы получаете умную систему безопасности.

Jeweller

Радиопротокол Jeweller обеспечивает двустороннюю связь хаба с датчиками на расстоянии до 2000 метров, позволяет удаленно управлять системой и передаёт тревоги за 0,15 секунды.

Jeweller использует фреймы для синхронизации сеансов связи устройств, аутентификацию для исключения подлога и шифрование для защиты от кражи данных. Энергоэффективный протокол позволяет беспроводным датчикам работать до 7 лет от комплектных батарей.

К Hub Hybrid можно подключить до 5 ретрансляторов c дальностью связи до 1800 метров — по радиосвязи либо кабелем по Ethernet.



Всегда онлайн по кабелю и сотовым сетям

Hub Hybrid может быть одновременно подключен к трем интернет-провайдерам — по кабелю Ethernet и сотовым сетям 2G, 3G и LTE. Автоматическое переключение между каналами занимает секунды.

Доступно две версии централи: Hub Hybrid (2G) с поддержкой 2G сетей и Hub Hybrid (4G) с поддержкой 2G,3G и 4G/LTE сетей.





Три дня работы системы от резервного аккумулятора

Резервный аккумулятор Hub Hybrid может 60 часов питать систему из 30 проводных устройств. А подключенные по радиосвязи устройства работают от собственных батарей и не нуждаются в дополнительном питании.

Датчики Fibra потребляют в десятки раз меньше энергии, чем аналогичные шинные датчики других производителей.





Антисаботаж

Шесть контрмер

Детекция демонтажа и вскрытия корпуса тамперами	Детекция демонтажа и вскрытия корпуса   Корпус хаба оснащен двумя тамперами, детектирующими вскрытие и попытку отрыва корпуса от поверхности.
Детекция пропажи хаба со связи за 1 минуту	Детекция пропажи хаба со связи   Облачный сервер Ajax Cloud опрашивает хаб с периодичностью от 10 секунд. В случае одновременного глушения частот мобильной связи и отключения проводного интернета — сервер может уже через 1 минуту сообщить пульту охраны про полную изоляцию объекта.
Защита от подмены устройства аутентификацией	Защита от подмены устройства   Для аутентификации устройств используются уникальные маркеры и свойства, которые хаб проверяет при каждом сеансе связи. Если какой–либо параметр не проходит проверку — хаб игнорирует команды устройства. Процедура исключает возможность управление системой сторонним устройством: брелоком, смарт кнопкой или клавиатурой.
Детекция глушения за 30 секунд	Детекция глушения   Хаб анализирует качество связи с устройствами системы. Если часть пакетов теряется, централь поменяет частоты передачи и сообщит пульту о помехах в эфире.
Защита данных шифрованием и хоппингом	Защита данных   Все хранимые системой и передаваемые данные защищены блочным шифрованием с плавающим ключом. При радиопередаче используется частотный хоппинг, что усложняет перехват и глушение.
Информирование о событиях за 0,15 секунды	Информирование о событиях   Пульт охраны уведомляется о тревогах и событиях системы за 0,15 секунды. Благодаря адресности устройств сообщение включает время, модель и имя устройства, тип события и комнату расположения.



Физическая защита линии от обрыва

Hub Hybrid оснащен 8 линиями и поддерживает подключение устройств с топологией «кольцо» — до четырех колец в системе безопасности. В случае обрыва линии кольцо делится на два работоспособных сегмента, а охранная компания и пользователи уведомляются об инциденте.



Возможности

Фотоверификация тревог за 9 секунд

Hub Hybrid поддерживает беспроводные датчики движения MotionCam и MotionCam Outdoor. Обнаружив движение, датчики делают серии снимков, и позволяют в динамике оценить происходящее не объекте. Чтобы избавить пользователей от лишнего беспокойства, а охранные компании — от напрасных выездов патрулей.



1. Обнаружил движение
2. Поднял тревогу
3. Прислал доказательства



Приватность на первом месте

Датчик активирует камеру, когда находится в режиме охраны и детектирует движение. Фотоподтверждения тревог видят только пользователи с правами доступа к ленте событий, а также уполномоченные сотрудники охранной компании, если система безопасности подключена к пульту мониторингу.

Если активирована функция «Фото по запросу», датчики могут делать фото по команде пользователя системы или PRO с соответствующими правами. Факт съемки всегда фиксируется в ленте событий хаба.

Снимки защищены шифрованием на каждом этапе передачи. Во время хранения на сервере Ajax Cloud фото не обрабатываются и не анализируется.



Автоматизация безопасности

Hub Hybrid позволяет создать 32 сценария и минимизировать влияние человеческого фактора на безопасность. Хаб может управлять охраной объекта или группы по расписанию. Активировать дым-машину, если в помещение проникнут. Обесточить помещение и включить аварийное освещение при пожаре. Или перекрыть воду при протечке. Управлять светом, электрозамками, ролетами и гаражными воротами — при смене режима охраны, по нажатию кнопки или тревоге датчика.

• Антипотоп-система
• Автоматические двери и рольставни
• Освещение территории при тревоге



Софт

Полный набоор инструментов для бизнеса

• Ajax PRO: Tool for Engineers.Подключение и настройка устройств. Удалённо и на объекте.
• Ajax PRO Desktop. Администрирование систем и пульт мониторинга с фотоверификацией тревог.

Данные приложений защищены шифрованием и автоматическими резервными копиями. Благодаря облачной синхронизации старт работы на новом смартфоне или компьютере требует нескольких минут — достаточно установить программу и войти в свою учетную запись.



Контроль безопасности со смартфона

Пользовательское приложение Ajax позволяет управлять охраной, умными розетками и реле. На объекте и удаленно.

Управление охраной объекта

Управление группой охраны

Ручное управление реле



Тревоги с наивысшим приоритетом

Приложение Ajax поддерживает критические уведомления — события с громким звуком сирены, игнорирующее беззвучный режим смартфона.

Доступно 32 языка интерфейса приложения



Мгновенная синхронизация через облако

Приложения и системы безопасности Ajax коммуницируют через облачный сервер Ajax Cloud. Для бесперебойной обработки миллионов пакетов в минуту сервер использует проприетарный бинарный протокол и автоматическую балансировку нагрузки. Физически сервер расположен в нескольких дата-центрах. Благодаря такой инфраструктуре доступность сервера составляет 99,995%.



Постоянное развитие в основе

Hub Hybrid работает под управлением операционной системы реального времени OS Malevich, разработанной Ajax Systems. Система неуязвима для вирусов, защищена от кибератак и предельно надежна. Аппаратная конфигурация позволит Hub Hybrid годами обновляться и оставаться актуальным.



Новые функции готовы к использованию

Хаб обновляется по воздуху (OTA), автоматически или по команде инженера. Процесс запускается когда система снята с охраны и занимает менее минуты. Каждое обновление совершенствует систему и добавляет новые функции.



Монтаж

Удобство — в деталях

Предустановленные модули коммуникации   ×2 SIM Ethernet	Встроенный блок питания	Рейки для фиксации резервного аккумулятора
5 перфорированных зон для прокладки кабелей	20 креплений для фиксации кабелей	Клеммные колодки с прижимным механизмом



Больше свободы с технологией Fibra

С Hub Hybrid вам не придется тянуть лишние метры кабеля. Централь оснащена 8 независимыми терминалами, которые совместимы со всеми устройствами Fibra, независимо от типа. Охранные датчики, клавиатуры, сирены подключаются к одной линии и обеспечивают безопасность определенной зоны объекта. Физическое подключение кабелем и распределение устройств по комнатам и группам в приложении — не связаны между собой.



Никакого программирования

Hub Hybrid подключается и настраивается через приложение для смартфона или компьютера — забудьте о программировании через командную строку. Интерфейс повышает скорость монтажа и страхует от ошибок.

1. Добавление устройства по QR
2. Управление пользователями системы
3. Изменение настроек хаба
4. Создание сценариев автоматизации
5. Подключение на пульт

Доступно 32 языка интерфейса приложения



Стресс-тест питания системы

Hub Hybrid оснащен уникальным механизмом тестирования питания проводных устройств системы. Тест запускается через приложение и имитирует максимально возможное энергопотребление: датчики дают сигналы тревоги, активируются клавиатуры, включаются сирены. Если система проходит тест, вы можете быть уверены — всем ее устройствам будет достаточно питания в любых ситуациях.



100 проводных датчиков за 10 минут

Для Fibra:

Сканирование линии	Мы автоматизировали процесс сопряжения. Функция сканирования линий показывает все подключенные к хабу устройства, позволяя быстро задать имена, группы охраны и комнаты расположения.
Идентификация устройства	Есть два способа определения, какое именно устройство перед вами: включение светодиодной индикации и тестовая тревога. Они помогают точечно привязывать и тестировать работу устройства.
Синхронизация с пультом охраны	Инженеру пульта не нужно вручную настраивать шлейфы. Вся информация об устройствах хаба автоматически синхронизируются пультом мониторинга PRO Desktop.



Для Jeweller:

Считывание QR	Чтобы добавить устройство, достаточно считать QR код на корпусе камерой смартфона. А затем задать имя, выбрать комнату и группу охраны.
Синхронизация с пультом охраны	Инженеру пульта не нужно вручную настраивать шлейфы. Вся информация об устройствах хаба автоматически синхронизируются пультом мониторинга PRO Desktop.
